COLORGRAMME WMeteor v 3.2


Retour au menu

Zone RAW ANALYSE



La zone Raw sert à lire les fichiers Raw enregistrés en mode "Local".

Le temps de chargement d'un fichier peut être assez long.

Tous les boutons fonctionnent comme un " player "de fichier son classique.

Les fichiers Raw sont utiles si vous voulez contrôler la qualité de votre signal audio, mais ce process crée de gros fichiers.
Dans la zone WMeteor si l'option RAW est sélectionnée tout le temps, vous risquez de remplir votre disque dur.



Quelques conseils.

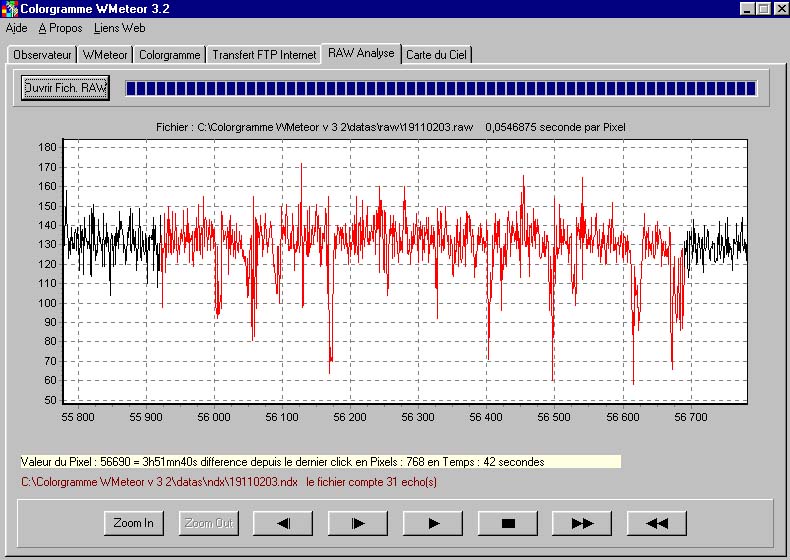

Ci-dessous 2 copies d'écran.
1] L'écran tel qu'il apparais à la fin du chargement d'un fichiers de 64 Ko.
Les lignes rouges indique les échos détectés et enregistrés dans le fichier NDX  qui est couplé avec le fichier RAW ( Automatique pendant l'acquisition ).

2] Lécran après un zoom sur la courbe avec un écho long.
Vous avez 2 solutions pour zoommer.

  • Utilisez les boutons  Zoom IN ou PLAY
  • Avec la souris dessinez un rectangle de gauche à droite sur la courbe.

Pour dé-zoommer avec votre souris dessinez un rectangle de droite à gauche sur la courbe.

Si vous cliquez sur la courbe un premier point à gauche puis un second plus à droite  la ligne en jaune indique le nombre de pixels et le temps entre ces 2 points.
