| L'histogramme :
Par défaut WMeteor démarre sur la fonction de visualisation
de l'histogramme dans la fenêtre inférieure. |
 |

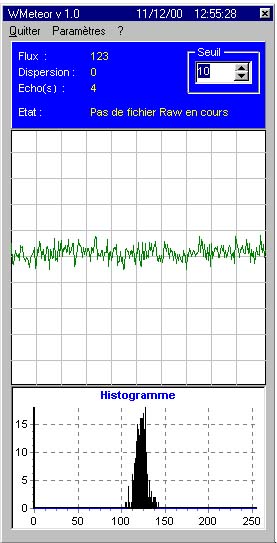

| Voici une copie d'écran ou
aucun écho n'est présent dans la fenêtre
de WMeteor. L'histogramme est concentré au centre de l'écran et aucuns "pics" n'est présent en dessous de 100 et au dessus de 150. Remarque : Ces deux valeurs ne sont absolument pas des limites propres à WMeteor, c'est simplement notre exemple. |
 |
| Voici maintenant une copie d'écran avec un écho rapide et important en amplitude affiché sur la courbe. L'histogramme qui s'affichera lors de la mise à jour de la fenêtre sera celui présenté ci-dessous. |
 |
| Voici l'histogramme correspondant à l'écho ci-dessus. Remarquez les petits "pics" sur la gauche "collés" vers le zéro de l'échelle. Ce sont eux qui traduisent la présence de l'écho. Si l'écho s'était manifesté par une déviation de la courbe vers le bas (ce n'est pas interdit), alors les "pics" seraient vers la droite de l'échelle. |
 |
